在开关电源领域，脉冲宽度调制（PWM）、脉冲频率调制（PFM）和脉冲跨周期调制（PSM）是三种核心控制模式。其中，PSM模式在功率集成电路中广泛应用，有效克服了PWM轻负载效率低下和PFM频谱分布随机的缺陷，成为电池供电设备如手提电脑、手机和数码相机的理想选择。随着便携式设备需求激增，DC/DC转换器的应用日益广泛，但其输出精度、转换效率和启动电压等关键指标始终是行业焦点。本文聚焦一款结构简单、功能完备的升压型PFM控制DC/DC转换器，通过内置MOSFET开关管和智能控制单元，实现了低功耗与高精度的完美平衡，为电源管理市场注入新活力。

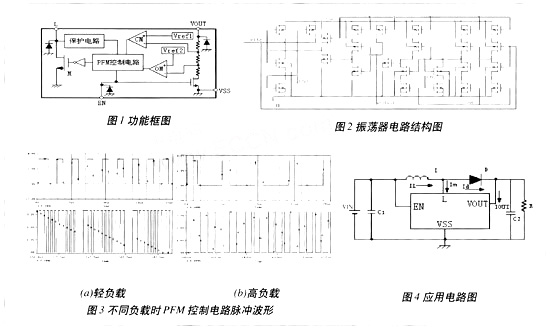

该转换器的核心在于其创新的工作原理：当输入电压不低于0.9V时，内置基准电压源与外部反馈电压经误差放大器处理，驱动PFM控制电路动态调节开关管状态。输出电压低于额定值时，误差放大器输出高电平，PFM电路产生脉冲信号控制MOS管导通和截止，提升输出电压；当电压超过额定值，电路自动停振保持稳定。此外，运放输出可根据负载大小自动切换占空比（轻负载58%，高负载76%），显著降低轻负载下的动态功耗，提升转换效率。这种自适应设计不仅优化了能效，还简化了系统复杂性，为便携设备电源管理提供了可靠方案。PFM控制电路由多使能端振荡器构成，包括误差放大器输出EN1、运放输出EN2及过流保护信号protect，确保在电流超标时停振保护，增强系统鲁棒性。 从供应链角度来看，Xilinx授权代理已提前为2025年的市场需求备足了热门型号库存。包括RTL8211系列、RTL8731系列等多款芯片均有现货供应，交期稳定，可满足各类客户的批量采购需求。

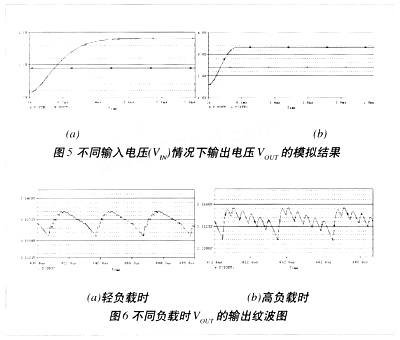

模拟测试进一步验证了该设计的优越性：以3.3V为典型输出电压，结果显示PFM控制电路在轻负载下有效降低损耗，提升运行效率。应用电路仅采用二极管、电感和电容等少量外围元件，输入电压范围0.9V至2.4V可稳定输出1.8V至6.5V任意电压值。仿真数据表明，负载变化时输出波动控制在±8mV内，精度达±0.3%，远优于传统转换器（±50mV波动，±2%精度）。这一性能突破源于Xilinx代理在电源管理领域的深厚积累，其解决方案正被广泛应用于智能手机、PDA等消费电子市场，推动渠道动态升级。

DC-DC开关电源系统的演进趋势体现了集成化与高效化方向。现代系统由主电路（包括输入电源、开关管、整流管、储能电感和滤波电容）和控制电路集成芯片组成，通过开关管通断实现能量转换。随着便携设备普及，控制模式从电压型转向电流型，芯片集成度不断提高，单片化成为主流。这种技术进步不仅提升了电源转换性能，还降低了系统成本，为行业应用如智能家居和物联网设备提供了坚实基础。Xilinx代理通过持续创新，助力电源管理市场向高效节能方向转型，满足日益增长的性能需求。
