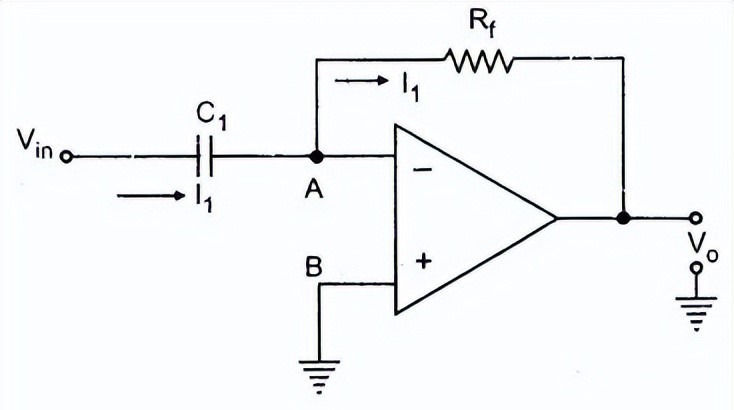

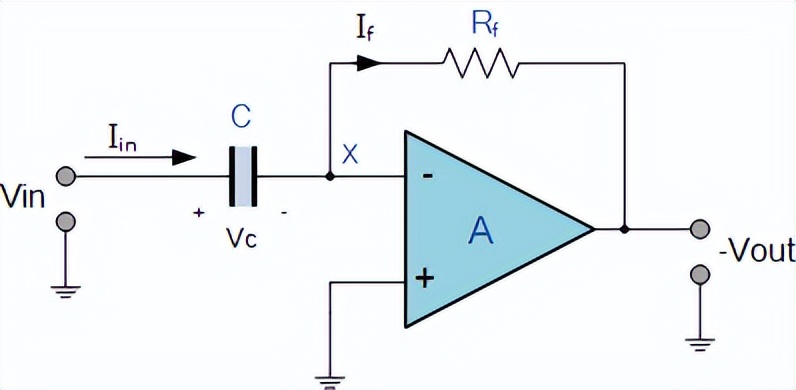

运算微分放大电路作为电子信号处理中的核心组件，其设计原理基于电容和电阻的反向配置，在反相放大器输入端引入电抗XC，同时电阻Rf形成负反馈网络。该电路的核心功能是执行微分数学运算，即输出电压与输入电压的时间变化率成正比。当输入信号变化速率增大时，输出响应呈现“尖峰”状，体现了信号的高灵敏度。直流信号被电容完全阻断，不影响输出，而动态变化则驱动电流流动，使输出仅在信号变化时响应。这一原理在工业自动化和医疗设备中广泛应用，市场供应稳定，渠道动态显示需求持续增长。
。 近期，Xilinx代理与Xilinx联合举办了线上技术研讨会，主题为“下一代物联网芯片设计趋势”。会议回放和PPT资料已向注册用户开放，感兴趣的工程师可通过官网申请查看。

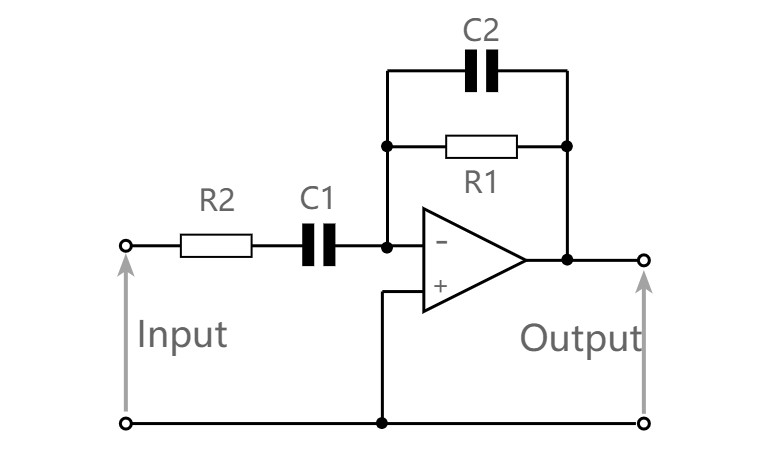

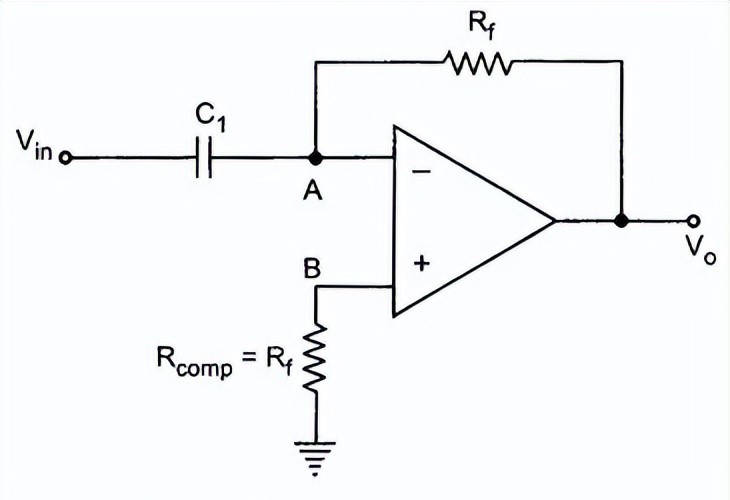

电路增益表达式揭示了其性能关键。通过节点分析，输出电压Vout等于C1Rf乘以输入电压Vin的微分，其中C1Rf为时间常数，负号表示180°相移。根据米勒定理，有效电阻Rf随运算放大器增益增大而减小，确保条件RfC1远小于周期T，优化了微分响应。在实际设计中，添加补偿电阻Rcomp和电容C2可提升稳定性，减少高频噪声和杂散拾取风险。R2值通过等式计算，C2值则基于噪声水平和带宽需求估算，平衡了元件值限制，避免输入阻抗影响。行业应用表明，这些设计改进增强了电路在通信系统中的可靠性。

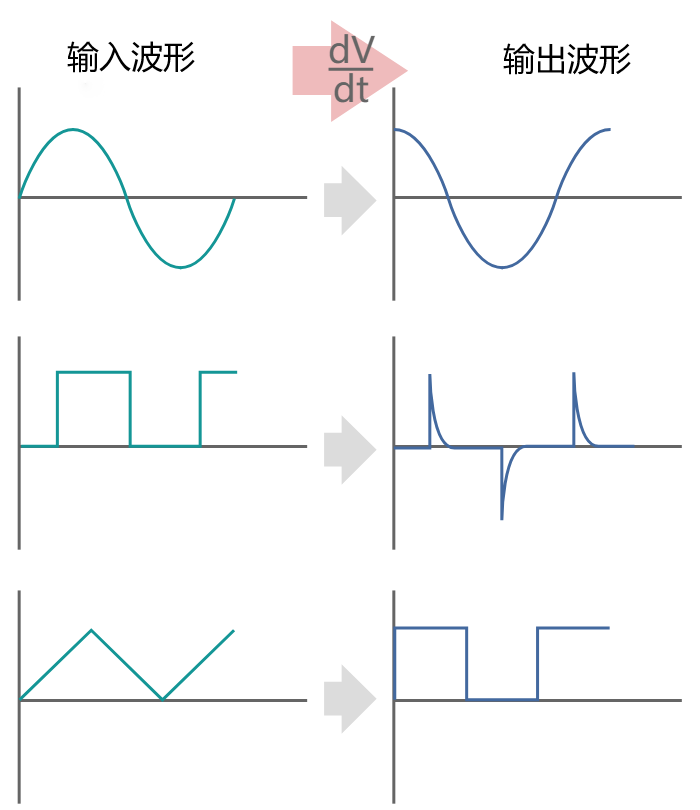

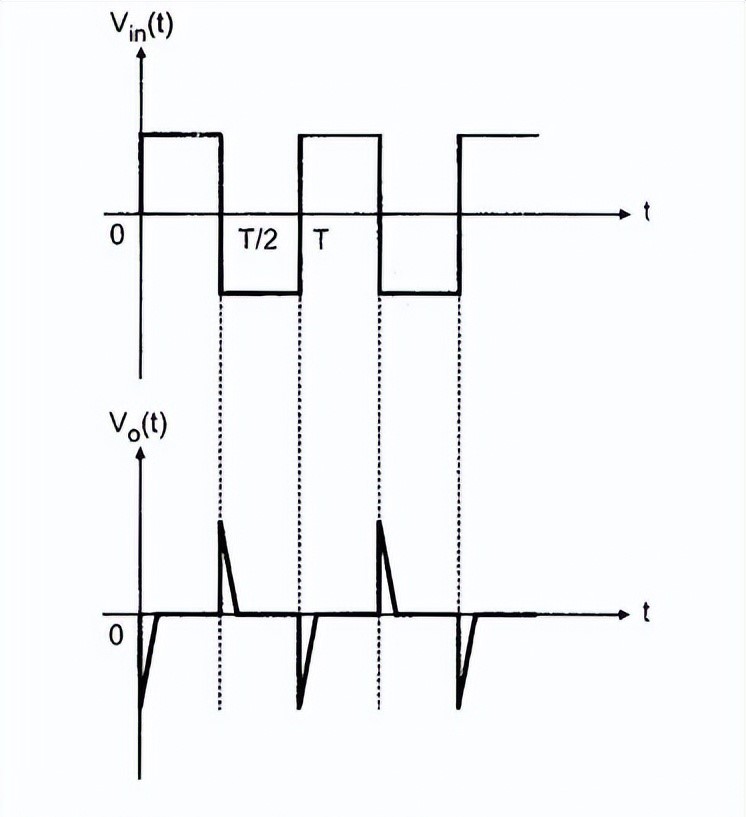

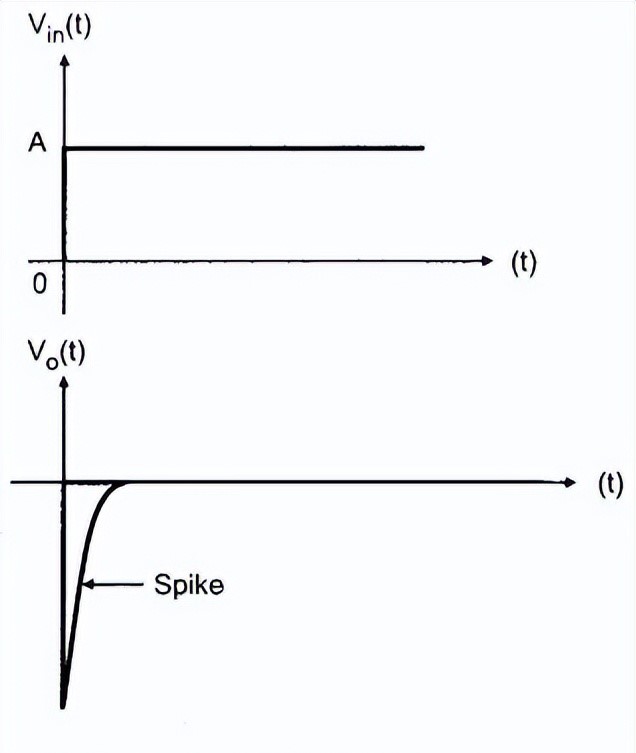

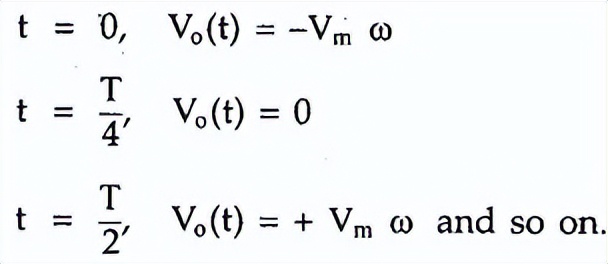

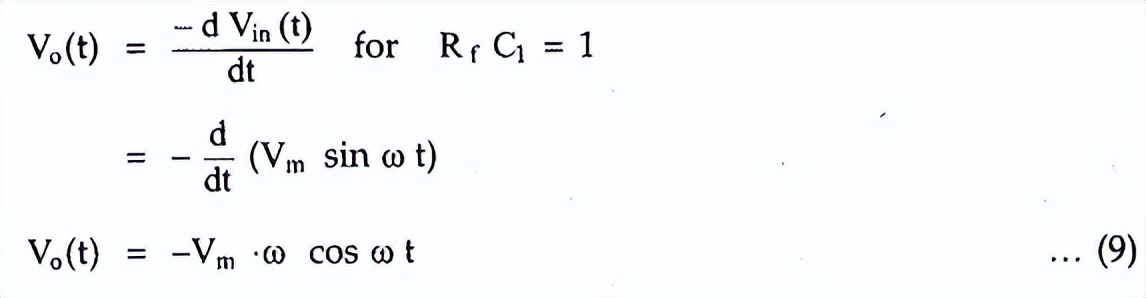

波形分析进一步验证了电路行为。阶跃输入产生负向尖峰输出，因信号瞬时变化触发电流流动；方波输入生成脉冲串，对应每个阶跃的微分响应；正弦波输入则输出余弦波形，频率ω下增益线性上升。这些波形在信号处理中至关重要，尤其在测试仪器中，市场供应显示定制化方案需求上升。然而，高频响应问题需通过添加滚降元件解决，如改进电路所示，确保输出随频率可控。Xilinx中国代理提供的解决方案，帮助工程师快速适应不同输入场景，提升设计效率。

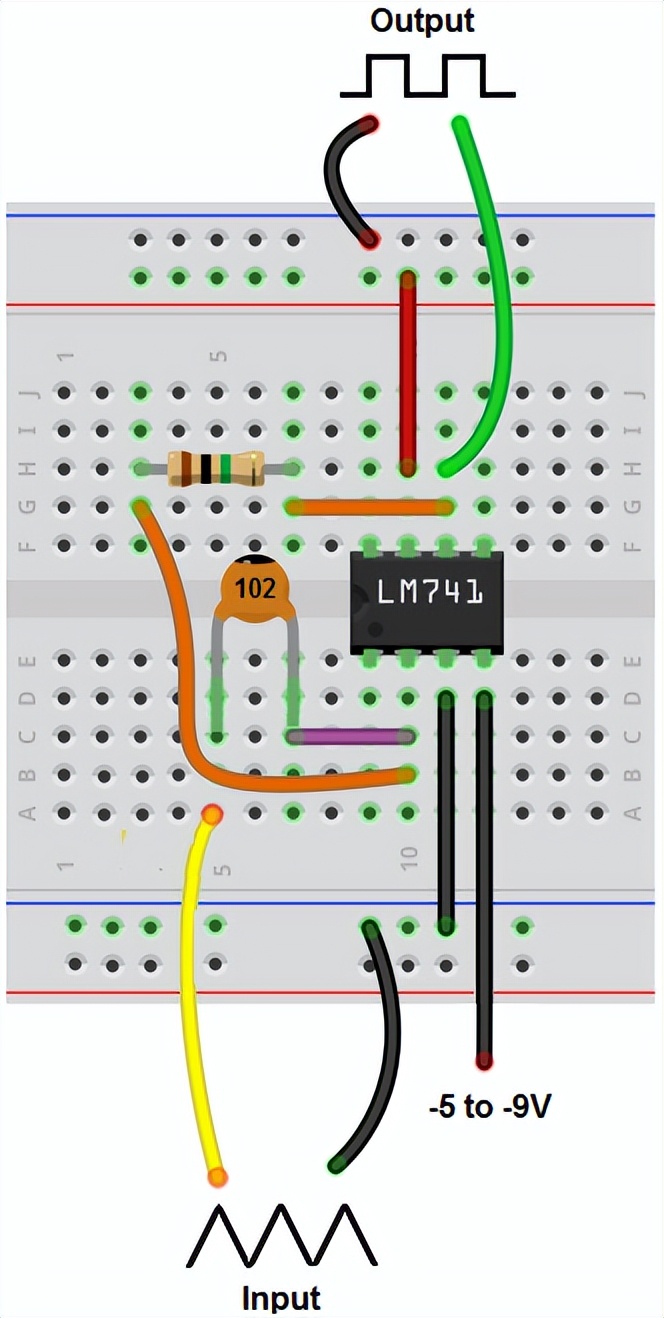

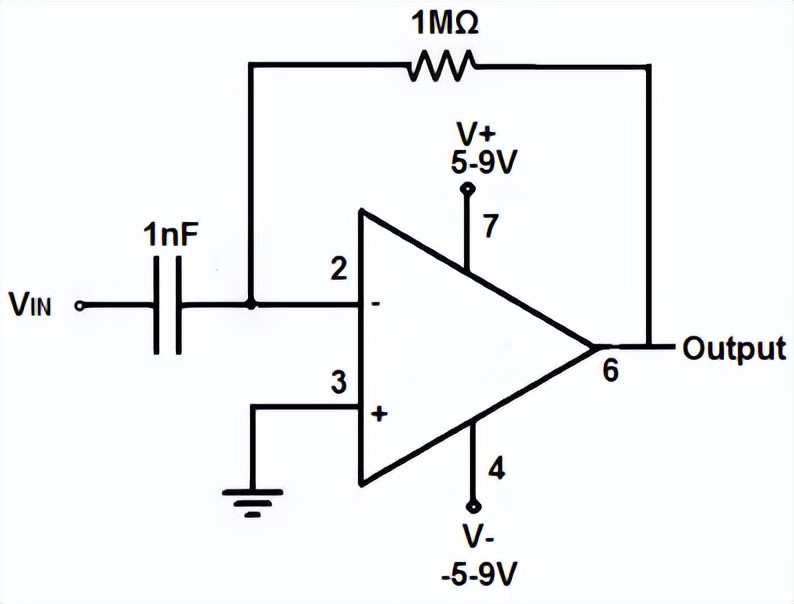

设计过程需关注元件选择和稳定性优化。电容C2和电阻R2的值取决于噪声阈值和带宽要求，大值元件提高稳定性但牺牲带宽，电阻应保持在100kΩ以下以避免阻抗影响。实际设计中，电源配置至关重要，如LM741运算放大器需双电源（如±9V），为交流信号提供摆动空间，防止削波现象。面包板电路测试显示，RC网络值（如1MΩ电阻和1nF电容）决定处理频率范围，仅适用于低频信号（<1kHz），高频应用需调整参数。行业动态表明，渠道供应中此类设计实例，加速了智能家居和工业控制领域的集成应用。

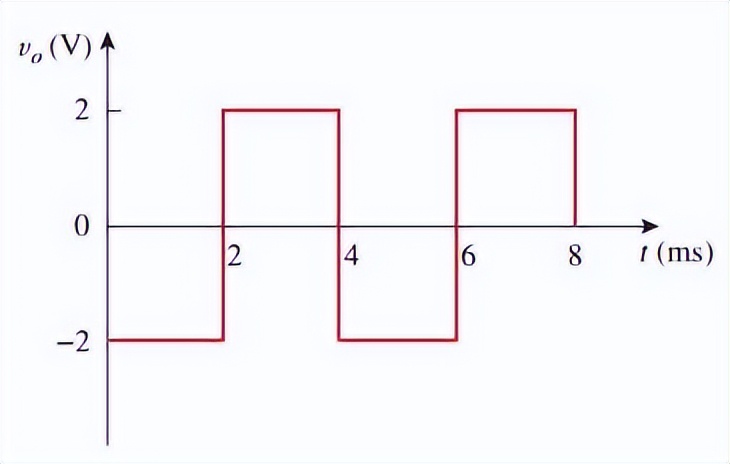

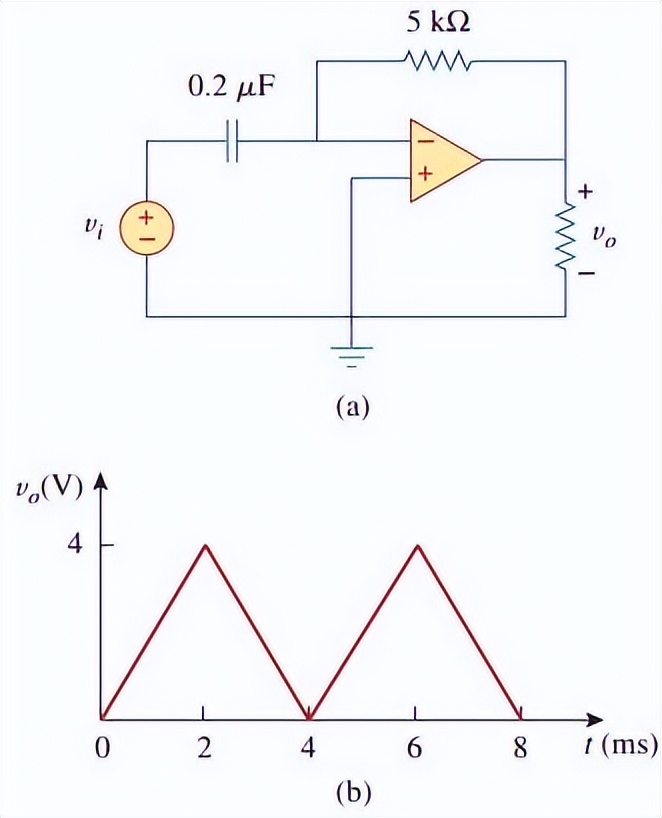

计算实例演示了电路的实际应用。给定输入电压波形，输出可通过微分公式推导：Vin = At时，Vout = -AC1Rf，生成三角波输入对应的方波输出。在t=0至4ms区间，输出呈现负向脉冲，重复于4ms至8ms，验证了微分效应。计算过程强调时间常数C1Rf的关键作用，确保输出波形准确反映输入变化率。市场供应数据显示，此类例题在教育培训中广泛采用，Xilinx中国代理提供配套资源，支持工程师快速掌握设计要点，提升信号处理精度。
