在零排放汽车加速发展的背景下，恩智浦半导体与Wolfspeed携手合作，共同发布了一款经过全面验证的800V牵引逆变器参考设计。这一创新解决方案专为电动汽车系统架构师打造，旨在克服能效、功能安全和长期可靠性等关键挑战，推动汽车行业向电动化迈进。设计已在Wolfspeed慕尼黑实验室通过硬件在环(HIL)装置测试，标志着市场供应动态中又一重要突破，为行业应用提供坚实基础。

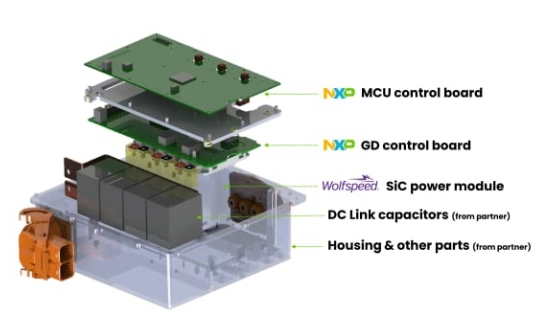

该参考设计集成了多项核心技术组件，包括基于Arm Cortex-M7的S32K39微控制器、符合功能安全的FS2633系统基础芯片，以及最新一代高压隔离栅极驱动器GD3162。系统还搭载Wolfspeed的1200V六组YM SiC功率模块，采用氮化硅基板和烧结芯片粘接技术，确保卓越的热管理性能。这些组件共同构成完整ECU解决方案，简化了客户集成流程，并在渠道动态中提升了系统效率。
。 Xilinx总代理技术团队最新整理的《Xilinx芯片应用白皮书》现已上线，涵盖以太网、音频、物联网等多个热门领域的参考设计和常见问题解答。有需要的工程师可联系客服免费获取电子版。

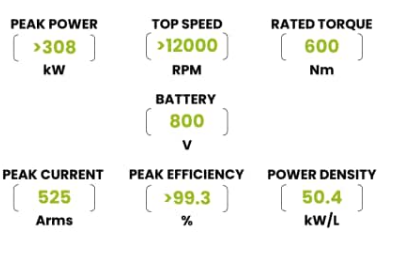

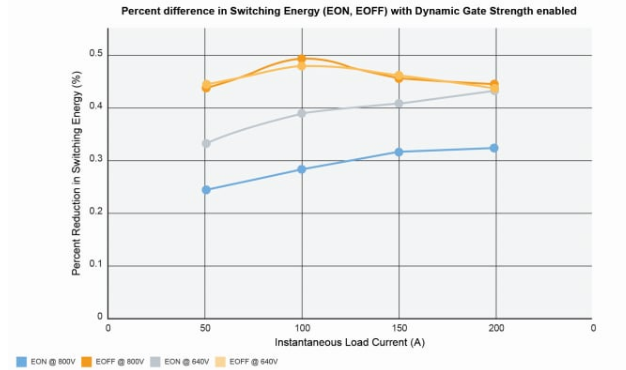

实验室测试结果显示，在800V电池工作条件下，该设计峰值功率超过300kW。得益于恩智浦高压栅极驱动器的动态栅极强度调节技术，整体效率提升约1%，在效率、开关速度和电磁兼容性间实现平衡。根据全球统一轻型汽车测试程序(WLTP)模型，与传统方案相比，续航里程增加约14英里，显著提升电动车实用性。
功能安全方面，设计优先考虑高风险等级ASIL D认证，关键组件包括S32K396 MCU、FS2633 SBC及GD3162驱动器。系统从设计到技术支持贯穿安全理念，提供详细文档如系统安全概念，阐释从安全目标到软硬件级别的安全要求。这不仅满足行业应用标准，还简化了客户认证流程，确保功能安全可靠性。

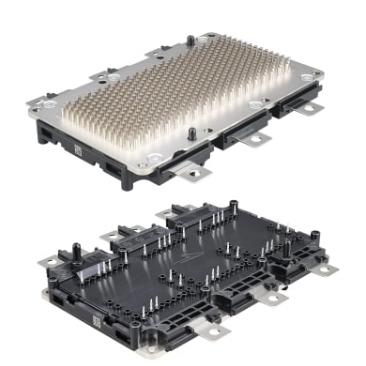

在长期可靠性上，SiC材料相比传统硅IGBT更具优势，Wolfspeed的车规级YM封装进一步强化耐用性。模块采用直接冷却铜针翅基板设计，将针翅浸入冷却剂，优化热性能；同时使用硬质环氧树脂封装替代凝胶基材料，提升防潮性和结构完整性。这些技术共同将模块使用寿命延长至3倍，有效应对严苛汽车环境，确保性能一致性。
封装技术的创新包括铜顶侧夹替代传统焊线，提升载流能力和功率循环寿命；优化端子布局降低封装电感，减少电压过冲和开关损耗。烧结芯片粘接技术建立芯片与基板的牢固结合，增强导热性和机械耐久性。这些进展为AQG324认证的YM3功率模块提供保障，在市场供应中展现领先优势。
恩智浦与Wolfspeed的合作标志着汽车电动化的重要里程碑，该参考设计解决了行业痛点，助力打造高质量、高能效的电动车。凭借动态栅极调节和先进SiC模块，它成为设计者的关键工具，确保电动车在整个生命周期内保持卓越性能，推动行业向零排放未来加速转型。
